ECUsoft

PowerBox PCMflash

На складе

10000 ₽

Адаптер предназначен для подключения блоков управления к адаптеру J2534 на столе и обеспечивает ручное или автоматическое управление питанием блока, а также формирование сигналов RESET, BOOT, CNF1, GPT1, GPT2, WATCDOG.

Совместим, в автоматическом режиме, со всеми загрузчиками, которые используют следующие сигналы для управления:

  • BOOT-OEM12, 12 контакт OBD-II;
  • L-LINE, 15 контакт OBD-II.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

  • RESET — 510 Ом;
  • BOOT — 510 Ом;
  • CNF1 — 220 Ом.

Прибор оснащен разъемами, что позволяет гибко производить подключения:

  • Разъем USB, предназначен для подключения к компьютеру для обновления программного обеспечения прибора PowerBox, а также при программировании процессоров марки Renesans;
  • Разъем DC, предназначен для питания прибора, а также подключаемого ЭБУ;

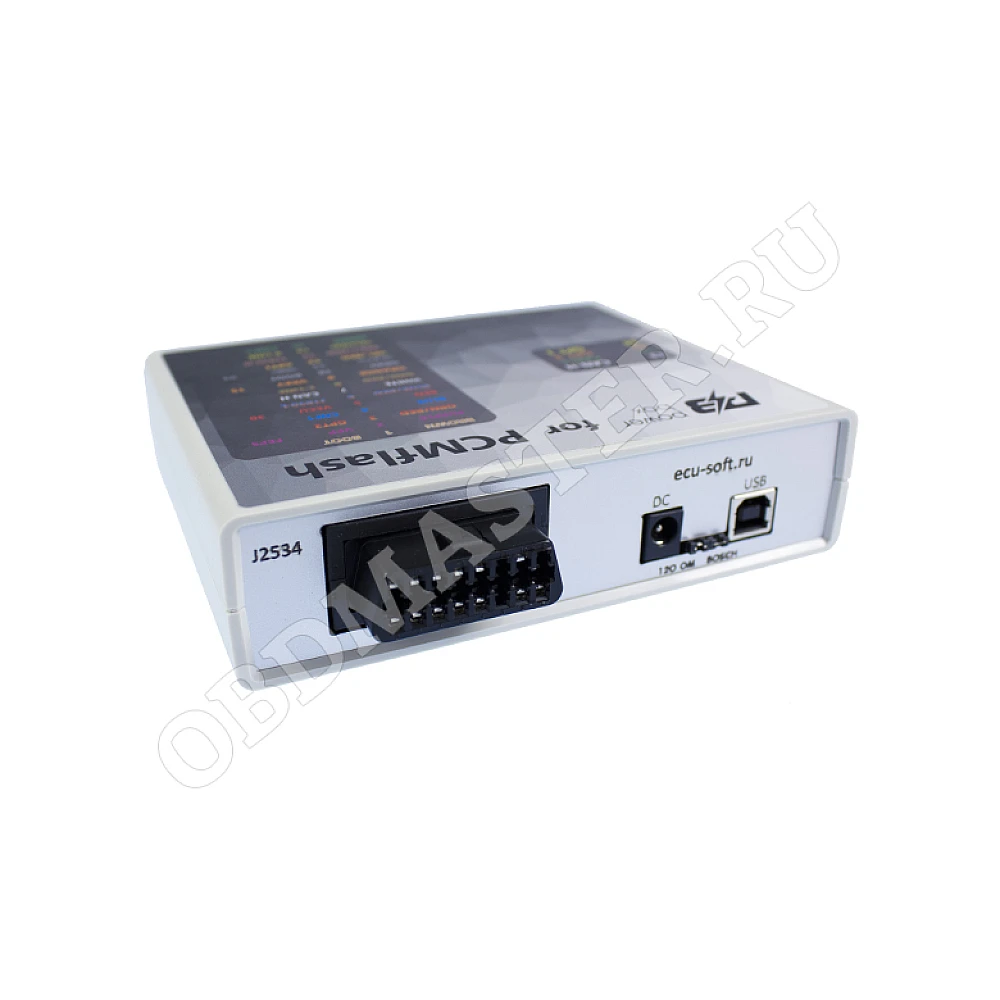

  • Разъем J2534 (OBD-II-F), предназначен для подключения J2534 интерфейса с разъемом OBD-II;

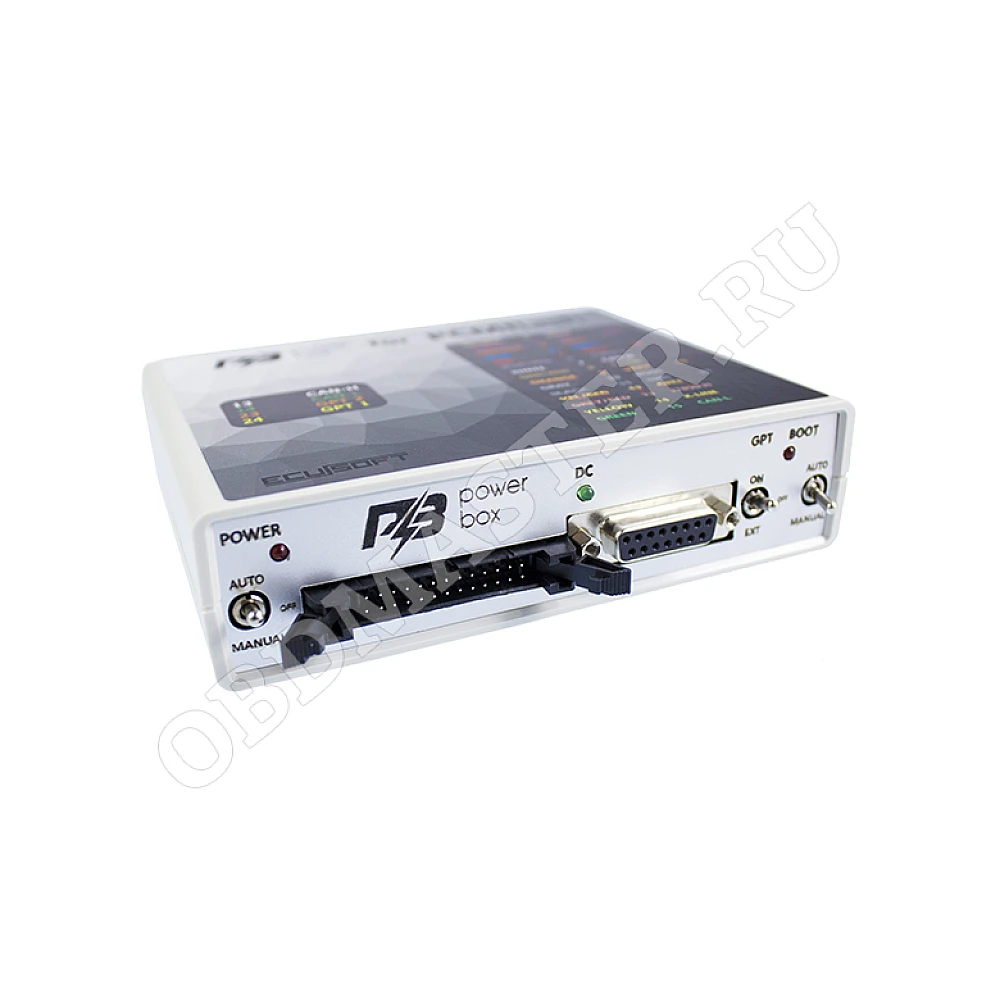

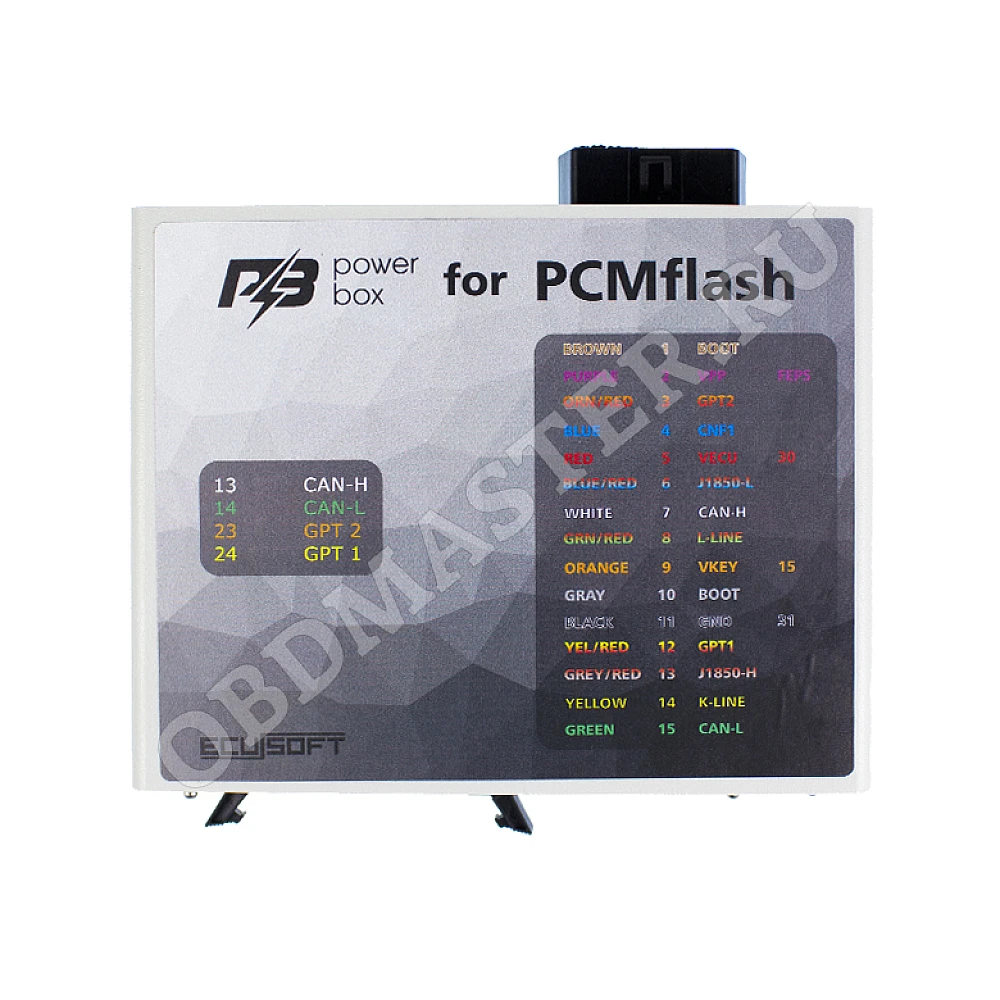

  • Разъем DB-15, предназначен для подключения к разъему ЭБУ;
  • Разъем IDC-26, предназначен для подключение непосредственно к плате ЭБУ либо через переходник к специализированной головке. Для работы с Tricore GPT рекомендуется использовать кабель 14P600KT06 или аналог.

Для записи процессоров Renesans рекомендуется программа Flash Development Toolkit.

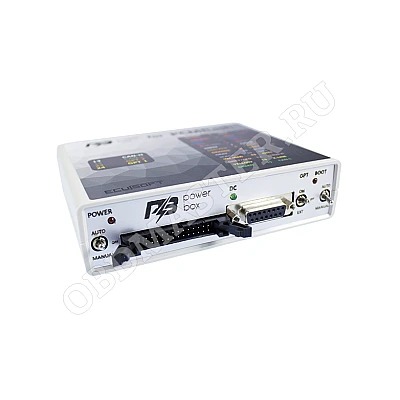

Органы управления:

Прибор оснащен тремя переключателями, для обеспечения работы в разных режимах.

  • Переключатель «POWER», управление питанием. Прибор имеет три режима подачи питания на ЭБУ: OFF, выключено, позволяет снять все питающие и управляющие сигналы с разъёмов IDC-26 и DB-15; MANUAL, включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы; AUTO, автоматическое управление, в данном режиме управление питанием производит загрузчик сигналом L-Line (15 контакт OBD-II).
  • Переключатель «BOOT», одновременное управление сигналами BOOT, RESET и CNF1 (3,3 вольта): OFF, выключено, позволяет снять все управляющие сигналы с разъёма DB-15; MANUAL, включено, подтягивает RESET и BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам; AUTO, автоматическое управление, в данном режиме одновременное управление сигналами BOOT, RESET и CNF1 производит загрузчик (12 контакт OBD-II, OEM12).
  • Переключатель «GPT», для работы с процессорами Renesans, а также Tricore с GPT. При работе с процессорами серии SH705x необходимо использовать 5 вольт в остальных случаях 3,3 вольта.

Индикаторы:

  • Светодиодный индикатор, расположенный рядом с переключателем 5V/3,3V указывает наличие напряжения 5V или 3,3V.
  • Светодиодный индикатор VECU, VKEY указывает наличие напряжения VECU и VKEY.
  • Светодиодный индикатор 12V указывает наличие питающего напряжения.
  • Светодиодный индикатор BOOT указывает наличие напряжения на выходе CNF1 (индикатор работает как на вход, так и на выход).

Внимание! Кабель DB15 не входит в комплект и приобретается отдельно.
