CombiBox для Combiloader

Коммутационный прибор CombiBox  предназначен для подключения блока управления к загрузчику программного обеспечения Combiloader и адаптера J2534 DIAlink на столе и коммутации напряжений питания, сигналов GPT1, GPT2, и формирования сигналов BOOT, CNF1.

Для работы с Combibox необходимо его подключать к стабилизированному напряжению 12V ( в комплект поставки входит ответная часть разъема). Для пайки провода питания необходимо соблюдать правильную полярность подключения, при несоблюдении полярности прибор может выйти из строя, а также повредить блок управления автомобилем. При работе с ЭБУ и Combibox рекомендуется использовать регулируемые источники питания с пороговым напряжением до 30 вольт и максимальным током не менее 3 ампер.

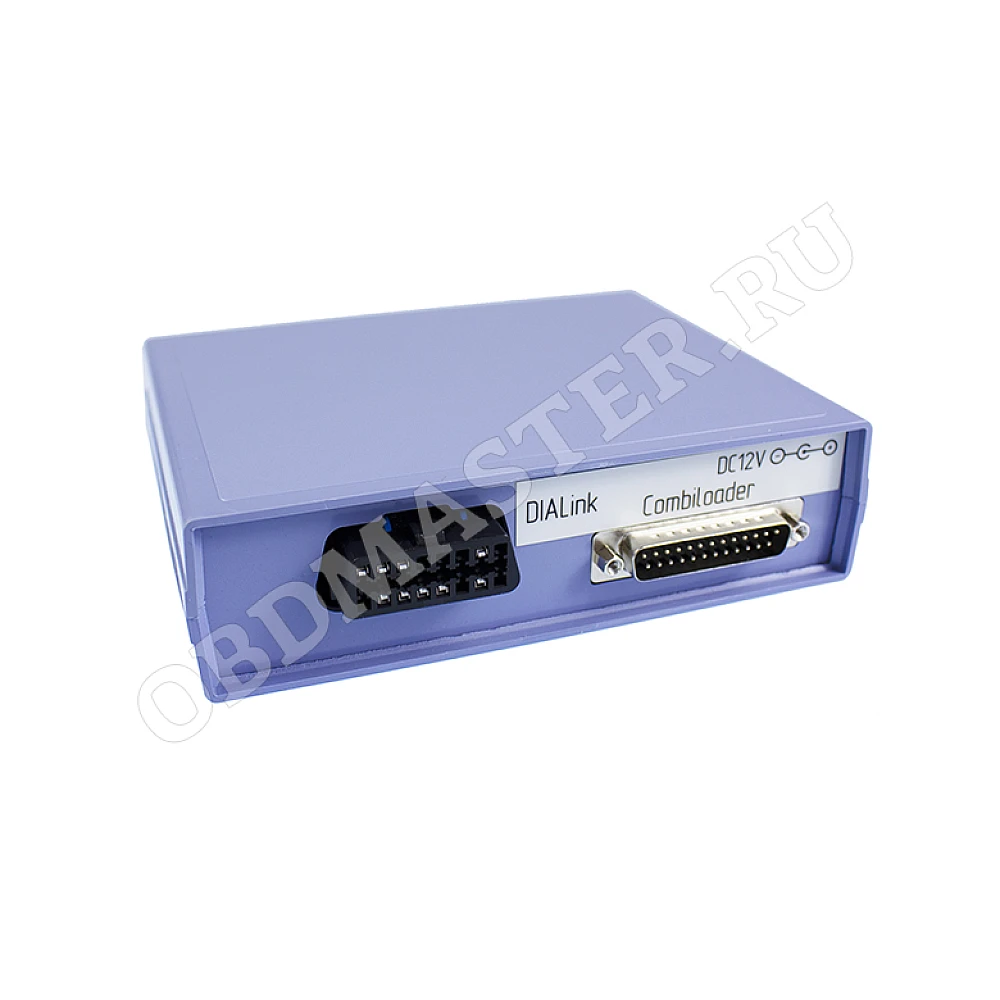

Разъемы и схемы подключения к комбибокс:

1. DIALink — разъем предназначен для подключения одноименного адаптера.

• 4 GND
• 5 GND
• 6 CAN-H
• 7 K-LINE
• 14 CAN-L
• 15 L–LINE
• 16 POWER

2. Combiloader — разъем предназначен для подключения одноименного адаптера.

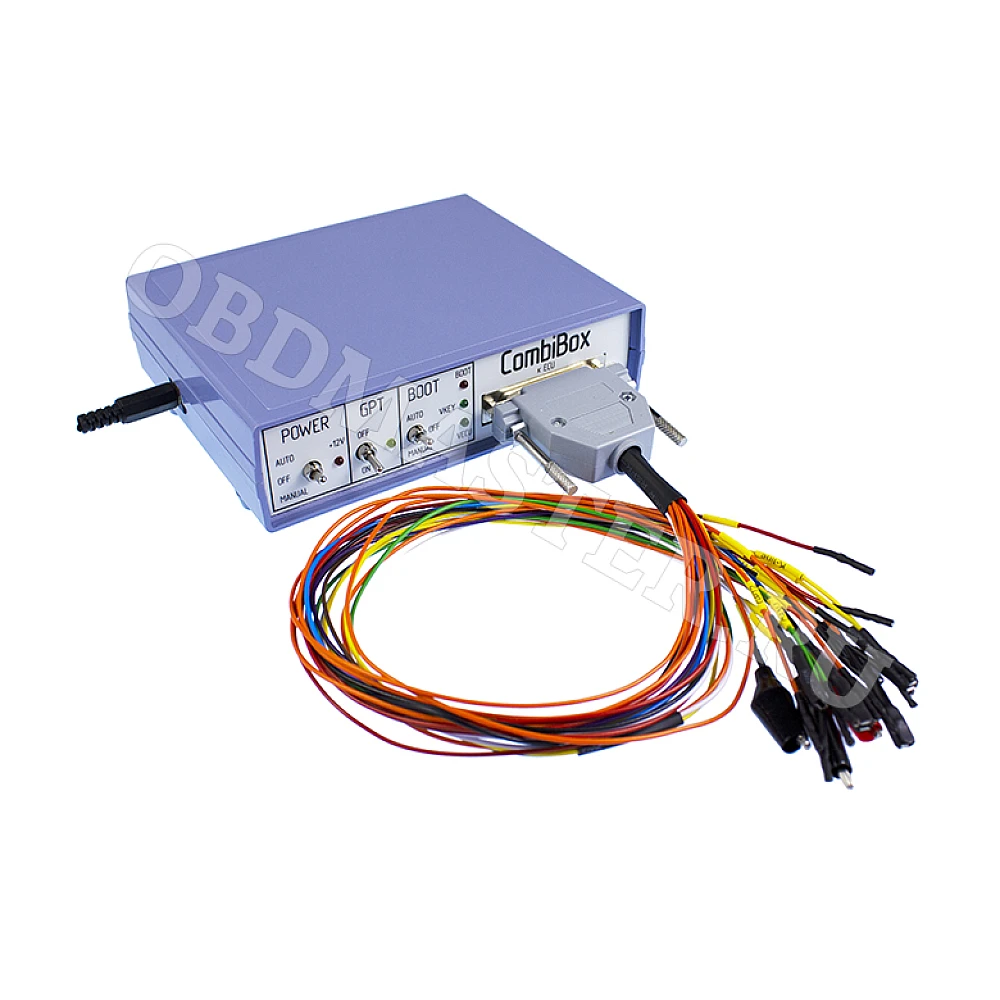

3. DB-15 - для подключения к ЭБУ универсального кабеля

Кабель оснащен дополнительными парами контактов по цепям «VECU» и «VKEY», что в совокупности позволяет подавать до восьми питающих напряжений (четыре маленьких контакта и четыре больших). Для удобства линии GPT1 и GPT2 выведены отдельным пучком вместе с дополнительными CAN-H и CAN-L.

Переключатели и их режимы:

1. GPT

При активации данного режима происходит коммутация сигнальных линий 7 и 15 разъема DiaLink на разъем DB-25(GPT1 и GPT2), а также одновременно снятие питания с разъема DiaLink. Используется при чтении пароля в режиме GPT. В выключенном состоянии сигнальные линии 7 и 15 выводиться на разъем DB-25 (K-line и L-line), а линии GPT1 и GPT2 обесточиваются.

2. POWER, управление питанием

• OFF выключено, позволяет снять все питающие и управляющие сигналы с разъема DB-25.
• MANUAL включено, подает питание на клеммы VECU и VKEY, а также на управляющие выходы в зависимости от выбранной тактики работы выключателя BOOT.
• AUTO автоматическое управление, в данном режиме управление питанием производит загрузчик CombiLoader.

3. BOOT, одновременное управление сигналами BOOT и CNF1 (3,3 вольта):

• OFF выключено, позволяет снять все управляющие сигналы с разъёма DB-25.
• MANUAL включено, подтягивает BOOT к сигнальному минусу, а CNF1 к +3.3 вольтам.
• AUTO автоматическое управление, в данном режиме одновременное управление сигналами производит загрузчик CombiLoader.

Прибор имеет встроенные токоограничивающие резисторы на сигнальных линиях:

• RESET- 5,1 КОм (для st10)
• BOOT — 510 Ом
• CNF1 — 510 Ом
• CAN — 120 Ом

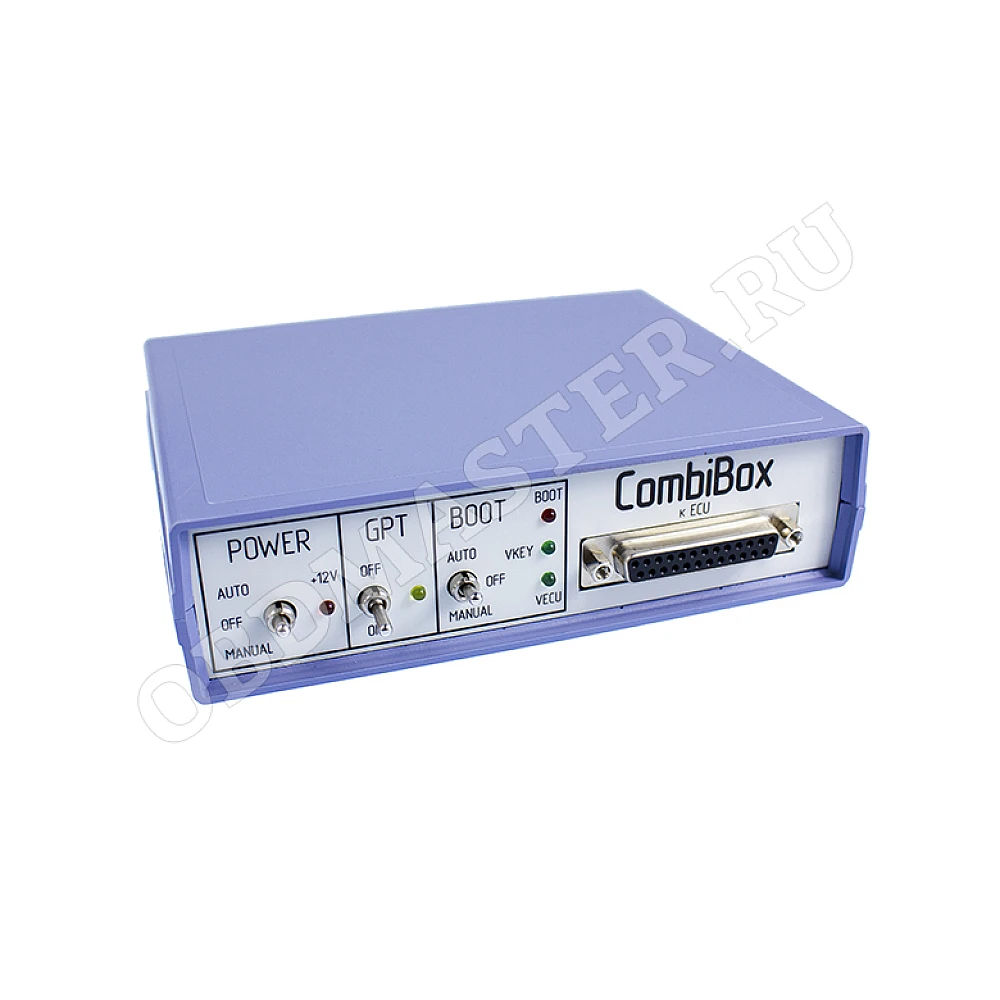

Светодиодные индикаторы на лицевой стороне прибора:

• GPT указывает на активацию одноименного режима.
• VECU, VKEY указывает наличие напряжения VECU и VKEY.
• 12V указывает наличие питающего напряжения.
• BOOT указывает наличие подтяжек на CNF1 и BOOT.
