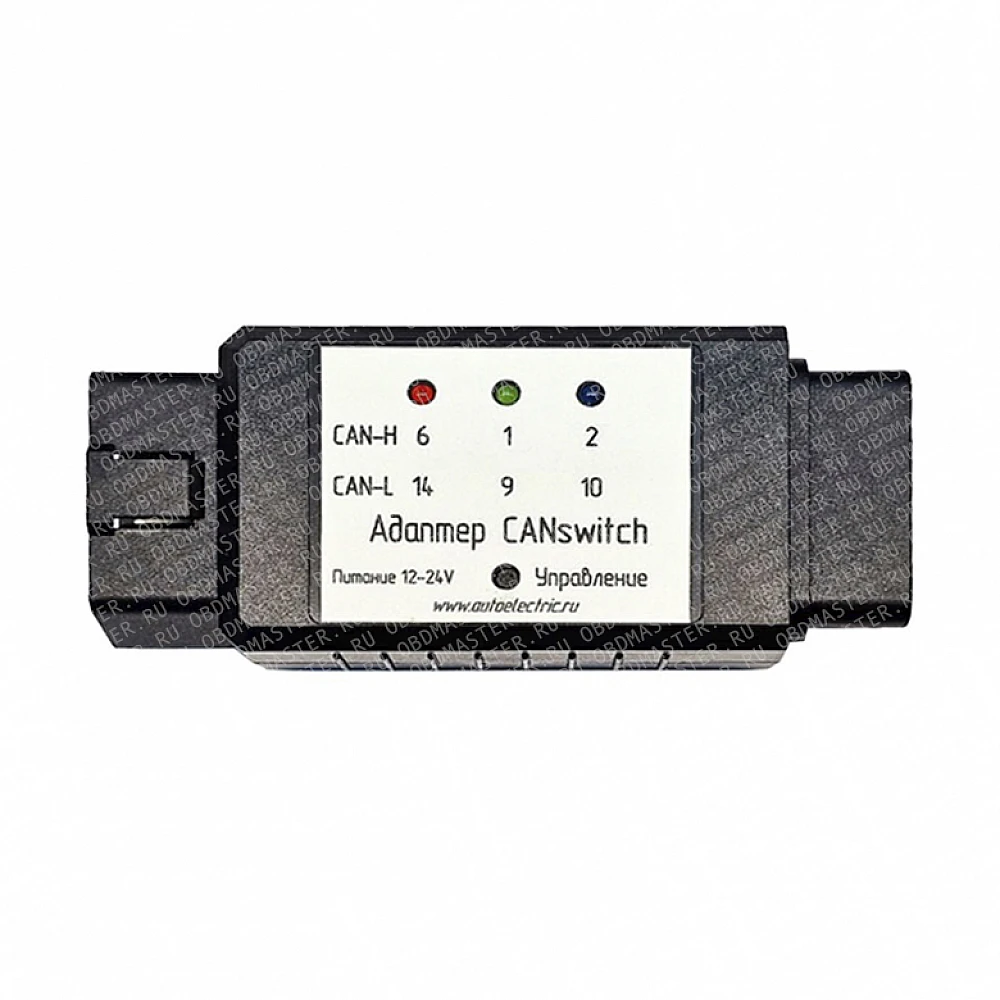

Адаптер CANswitch используется при чтении и записи ПО и калибровок ЭБУ грузовых автомобилей с такими блоками управления как Bosch EDC17CV44/45, Bosch MD1CC878/WISE13, Weichai WISE13H, EQ EDC17CV45, Bosch MD1CC878/WISE13, Bosch MD1CE100/868 и другими, возникает необходимость использования разных линий CAN. Возможные варианты CAN-H/CAN-L 6/14, 1/9, 2/10 контактов разъема OBD.
ВНИМАНИЕ!!! Неправильная подача питания НЕДОПУСТИМА и может привести к выходу Адаптера CANswitch или подключенного к нему диагностического оборудования из строя, питание осуществляется от диагностического разъема OBD автомобиля и должно находиться в диапазоне напряжений бортовой сети 12-24 вольта.
Органы управления и индикации:
- Кнопка "Управление" служит для переключения между линиями CAN. Через 2 секунды после переключения происходит запоминание выбранной пары. При отключении питания и подаче его снова включается ранее выбранная пара
- Красный индикатор указывает на подключенную пару CAN-H/CAN-L 6/14 контактов разъема OBD
- Зеленый - CAN-H/CAN-L 1/9 контактов разъема OBD
- Синий - CAN-H/CAN-L 2/10 контактов разъема OBD
Подключение адаптера:
- Адаптер подключается между разъемом OBD программатора и разъемом OBD автомобиля
- В Адаптере CANswitch линии питания, K-line (7) и L-line (15) транслируются от входа на выход, обеспечивая питание подключенного диагностического оборудования и прямое прохождение линий K-line и L-line
- Адаптер не имеет привязки к конкретному ПО и может работать с любым программатором блоков управления
- В Адаптере имеется встроенный терминальный резистор 120 Ом, который подключается только к выбранной паре CAN-H/CAN-L
Комплектация:
- Адаптер Canswitch
