Универсальный PowerBox от MusicRabbit

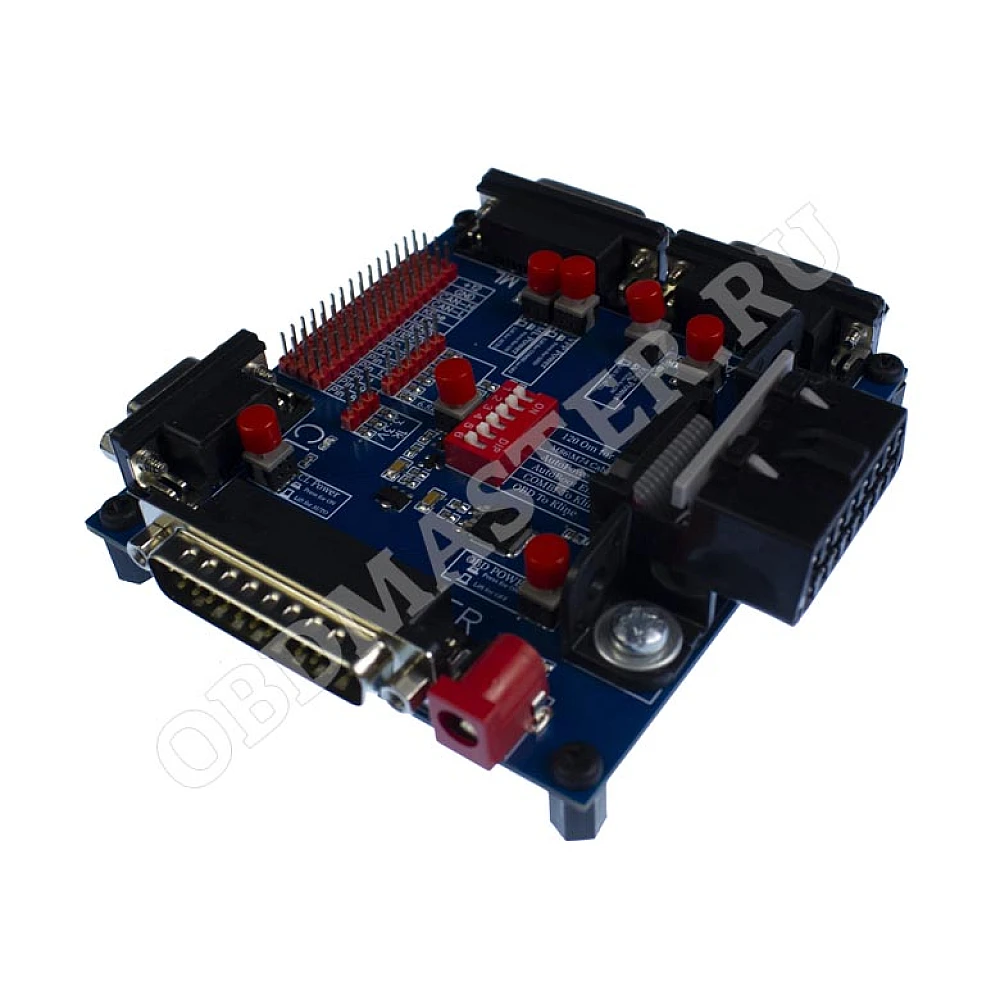

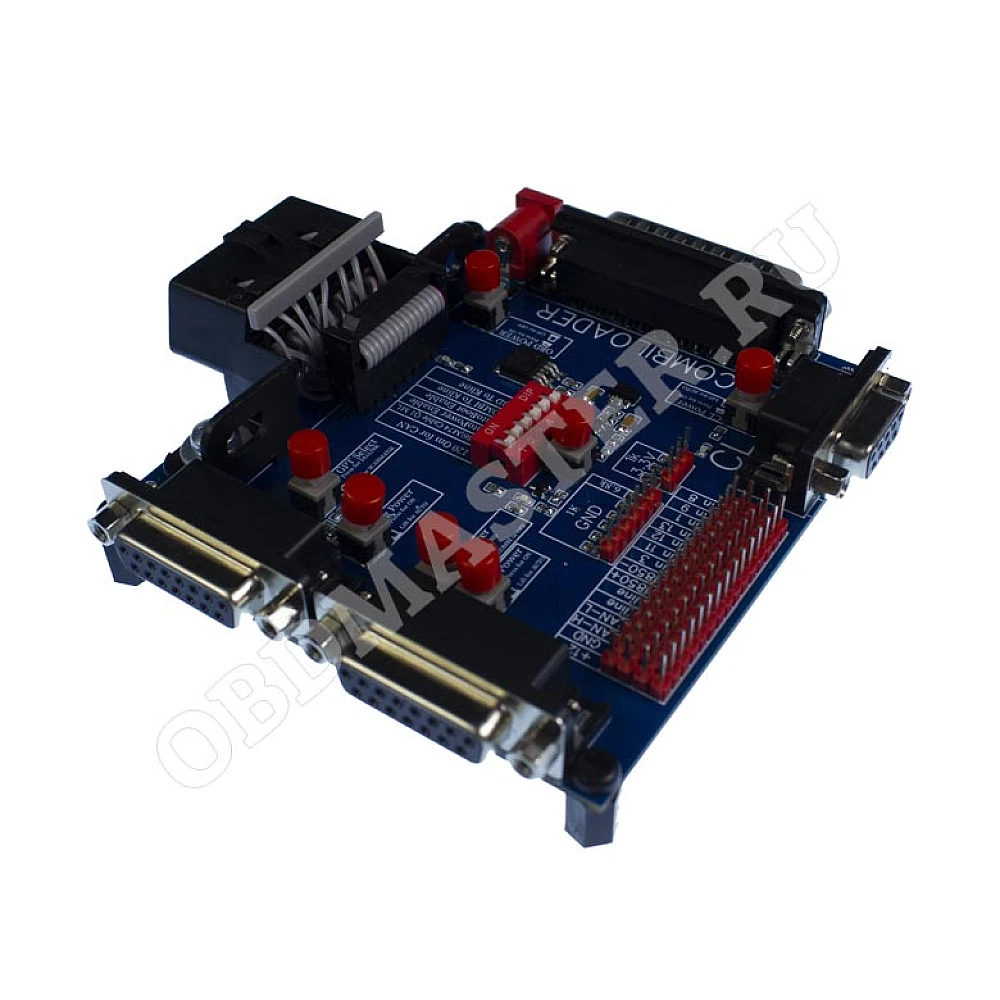

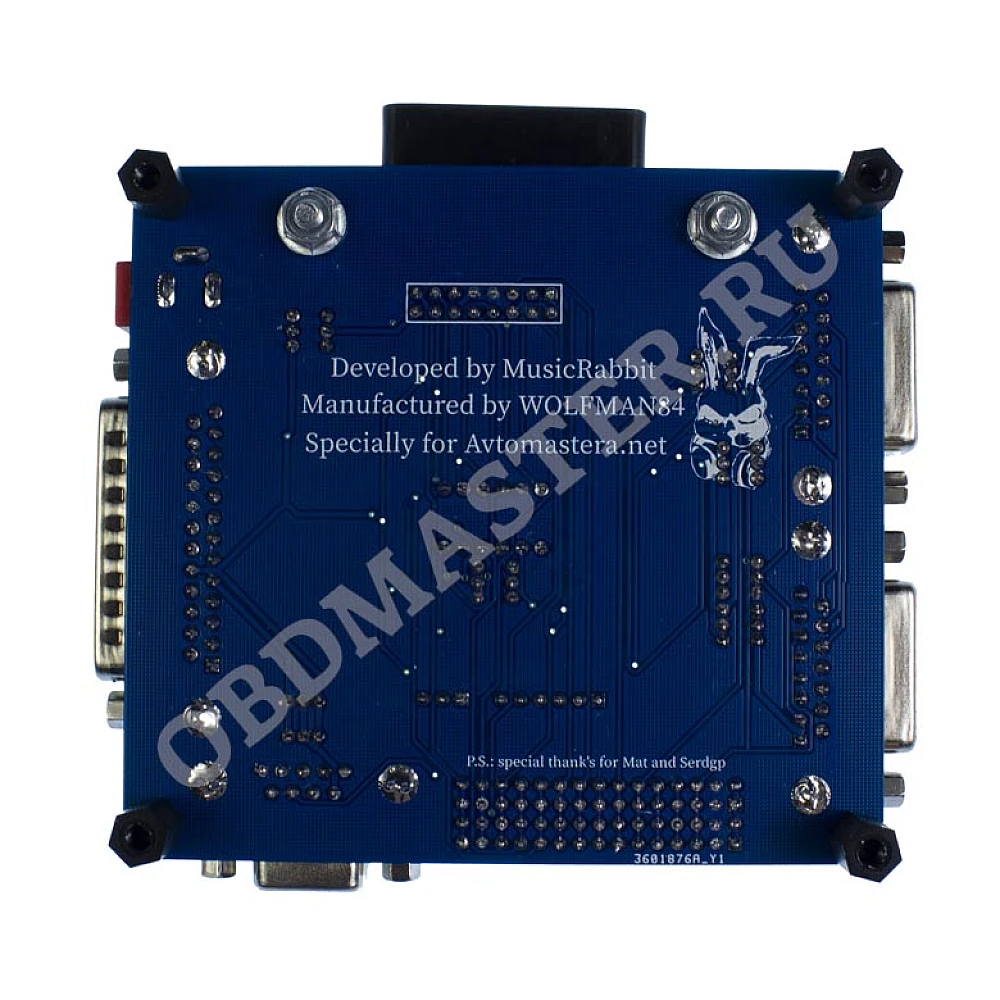

Универсальный Powerbox от MusicRabbit для работы с блоками управления на столе. Автор проекта российский энтузиаст MusicRabbit, сборка Wolfman84. Разработано и произведено в России.

Универсальный адаптер для подключения блоков управления на столе к различным флешерам или оборудованию для диагностики. Является усовершенствованным и доработанным вариантом Chipsoft Breakout Box V2.

На сегодня в продаже версия V3. Версия 2 устарела и более не поставляется. Отличия V3 от V2 перечислены в самом низу. Весь функционал V2 сохранен.

Основные преимущества универсального Powerbox:

• отдельное управление питанием каждым разъемом с отдельной световой индикацией

• возможность автоматического управление питания (L-line). При этом питание подается на все разъемы сразу

• в Combiloader автоматическое управление питанием организовано с собственного хоста и так же выведено на разъем Ktag

• наличие 4х boot-пинов с 1k на минус (gnd) и 2 boot-пина с 1к на 3.3В с возможностью как ручного включения, так и автоматически (12 pin OBD)

• возможность ручного управления выходом prg.en у разъема ML и Vpp у разъема ktag. При отжатой кнопке вывод на GND, при нажатой через 1k на +12. Для старых блоков, таких как январь 7.2

• DIP переключатель для установки дополнительного сопротивления по шине can (120 Ом либо 60 Ом)

• полная совместимость с PowerBox for PCM Flash. Разъем DB-15 Ktag имеет так же дополнительные GPT выходы для использования с 71м модулем

• полная совместимость с Chipsoft breakout box. Разъем DB9 и «гребенка» аналогична

• питание «гребенки» и разъема DB-9 совмещено

Адаптер PowerBox имеет разъемы подключения:

• OBD2 разъем для подключения J2534 и других адаптеров

• COMBILOADER для подключения адаптера

• KTAG, разъем для DB15 кабеля, используется для работы с PCMflash

• ML для адаптеров Мотор-Лоадер (тульский)

• CL для Chipfoft OBD2

• гребенка с универсальными выводами

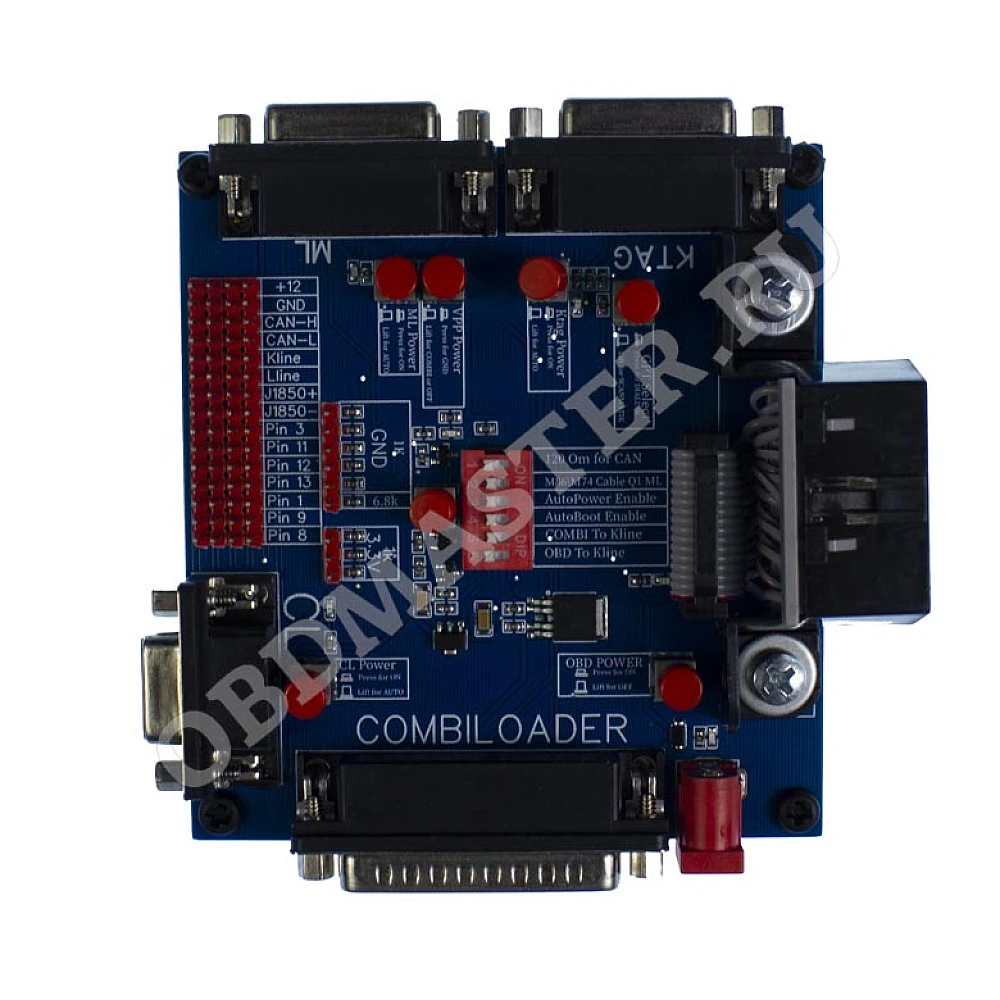

Функционал каждой кнопки подписан на шелкографии платы:

• ODB Power в нажатом состоянии подает на 16 пин разъема обд +12В. Нужен для работы с комбилоадером и диалинком. При использовании ГПТ, согласно справки к комбику, питание в некоторых случаях нужно отключать

• GPT Select в нажатом состоянии выход GPT1 подключен к 15 пин, а GPT2 к 7 пин разъема OBD. В поднятом состоянии GPT1 подключен к 1 пин, а GPT2 к 2 пин разъема OBD. Служит для выбора источника генерации GPT сигнала. В нажатом состоянии для Combiloader и Dialink, в отпущенном – Scanmatik 2 и PCMFlash либо использование контакта GPT2 для j1850 (+)

• VPP Power в нажатом состоянии притягивает контакт VPP разъема KTAG и Pr.En (pin2) разъема ML к минусу питания (GND). В отпущенном состоянии подключен к пин 11 разъема Combiloder (разрешение программирования).

• Ktag Power, ML Power, CL Power в нажатом состоянии включает соответствующий разъем. При отпущенном состоянии используется автоматическое питание (если разрешено выбором Дип)

• не подписанный выключатель в центре платы – Boot pin. Служит для принудительного включения Boot пинов. В отпущенном состоянии используется автоматическое управление (+5В на 12 пин OBD) (если разрешено выбором Дип)

В центре платы находятся 6 DIP переключателей для конфигурации бокса к различным загрузчикам или ситуациям:

1. 120 Om For CAN – Служит для подключения терминирующего резистора 120 Ом на шину CAN
2. M86\M74 Cable Q1 ML – Управляет 3 пин разъема ML. Нужен для включения внутреннего транзистора в кабеле Molex 48-32 Pin или переключения реле в кабеле Molex 55-65 pin от Тульского MotorLoader при использовании кабелей с другими программами.
3. AutoPower Enable – Разрешает автоматическое управление питанием разъемов, но если быть точным, то управляет 15 pin разъема OBD и отключает его от транзистора Автопитания. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ этот переключатель. Следует учитывать, что этот переключатель НЕ ОТКЛЮЧАЕТ автоматическое питание от Combiloader. Пин 5 разъема Combiloader (зажигание) всегда подключен к линиям питания, независимо от положения этого переключателя.
4. AutoBoot Enable – Разрешает автоматическое управление boot пинами через 12 пин разъема OBD
5. Combi to Kline – Подключает шину Kline разъема Combiloader к общей шине Kline
6. ODB to Kline – Подключает шину Kline разъема OBD (7 pin) к общей шине Kline. При использовании GPT от Dialink в паре с Combiloader следует ВЫКЛЮЧАТЬ один из переключателей выбора источника Kline т.к. произойдет соединение GPT контакта с Kline комбилоадера и возможно влияние «светофора» на генерацию GPT
Данный адаптер так же можно использовать для коммутации сигналов, при диагностике и ремонте на столе; блоков управления двигателя, SRS, ABS и прочих. Так же удобно работать с панелями приборок, где требуется подача питания и различных сигналов.

Распиновка разъемов на плате:

KTAG:

• 1 - RESET

• 2 - VPP

• 3 - GPT2 (J1850+)

• 4 - CNF1

• 5 - +12

• 6 - --

• 7 - CAN-H

• 8 - J1850 -

• 9 - Power

• 10 - BOOT

• 11 - GND

• 12 - GPT1

• 13 - --

• 14 - K -LINE

• 15 - CAN - L

ML:

• 1 - +12V

• 2 - Prg.En.

• 3 – Q1

• 4 - GND

• 5 - GND

• 6 - CAN1 H

• 7 - CAN1 L

• 8 - --

• 9 - --

• 10 - Power

• 11 - K-Line

• 12 - --

• 13 - K -Line

• 14 – OBD -1 (GPT1)

• 15 – OBD -2 (GPT2)

CL:

• 1 – GND

• 2 – GND

• 3 – CAN H

• 4 – K-line

• 5 – CAN L

• 6 – J1850 –

• 7 – J1850 +

• 8 – L-Line

Для начала работы рекомендуем приобрести DB15 кабель, который не входит в комплект и необходим я подключения к блокам управления на столе.

• 9 – Power

COMBILOADER:

• 1 – K-line

• 5 – Power

• 11 – VPP

• 18 - +12

• 21 – GND

• 22 - GND

Версия 3 V3 является следующей ревизией универсального PowerBox by MusicRabbit.

Отличия V3 от V2:

• выведены GPT контакты на PowerBox
• реализовано разделение +12V
• добавлен boot pin 4.7кОм на землю
• добавлена каретка контактов для Combiloader

Для начала работы рекомендуем приобрести DB15 кабель, который не входит в комплект и необходим я подключения к блокам управления на столе.
