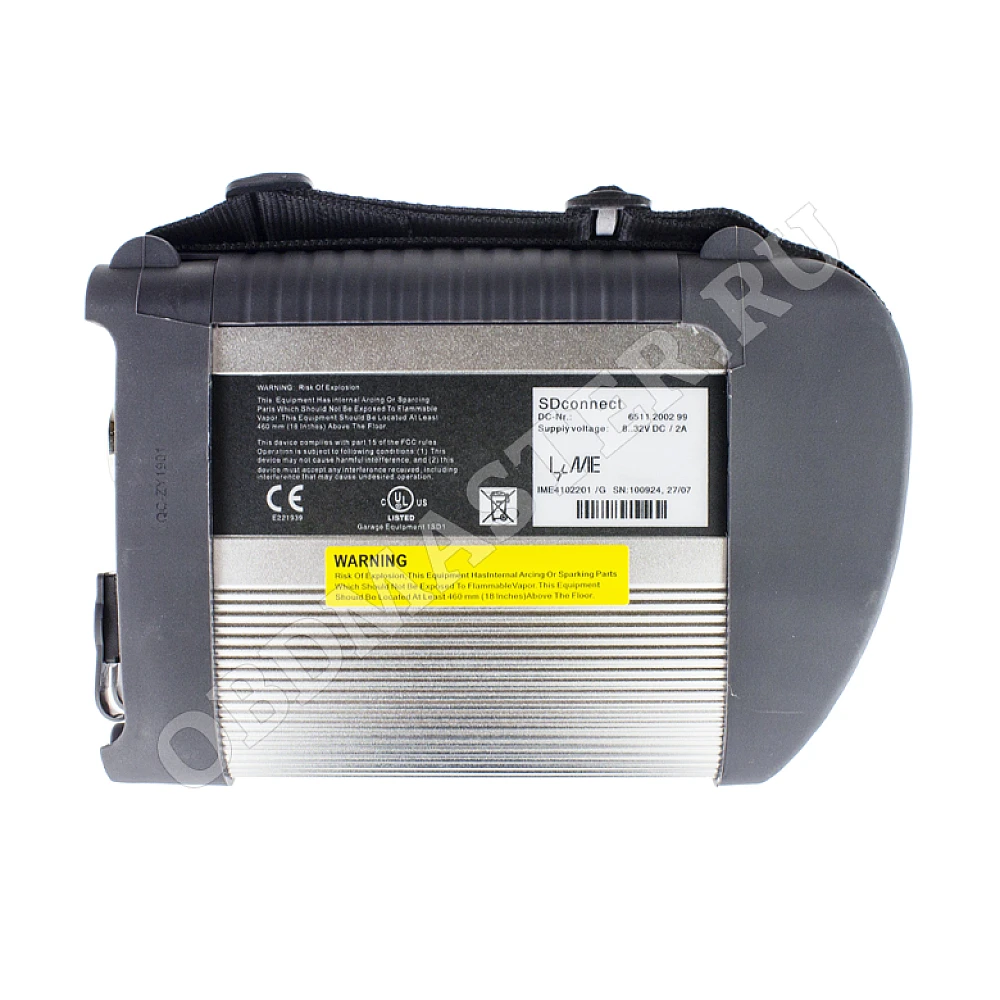

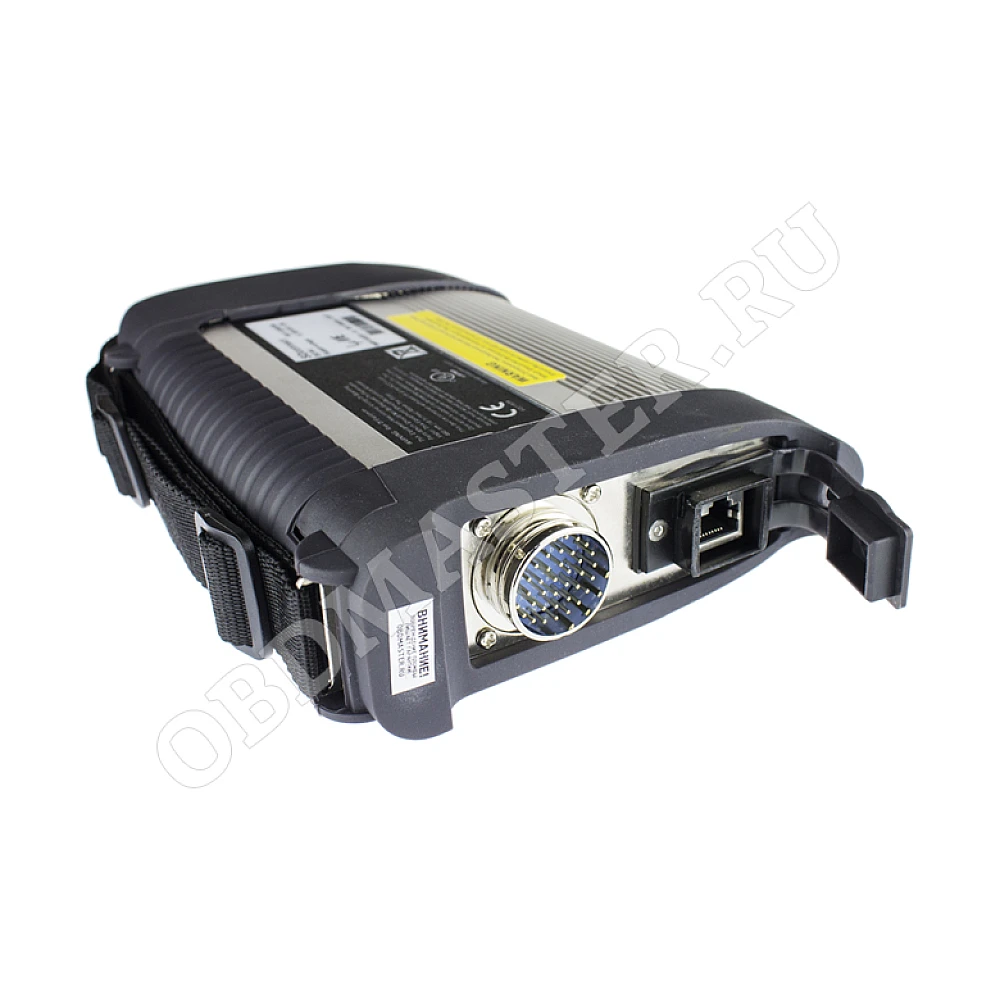

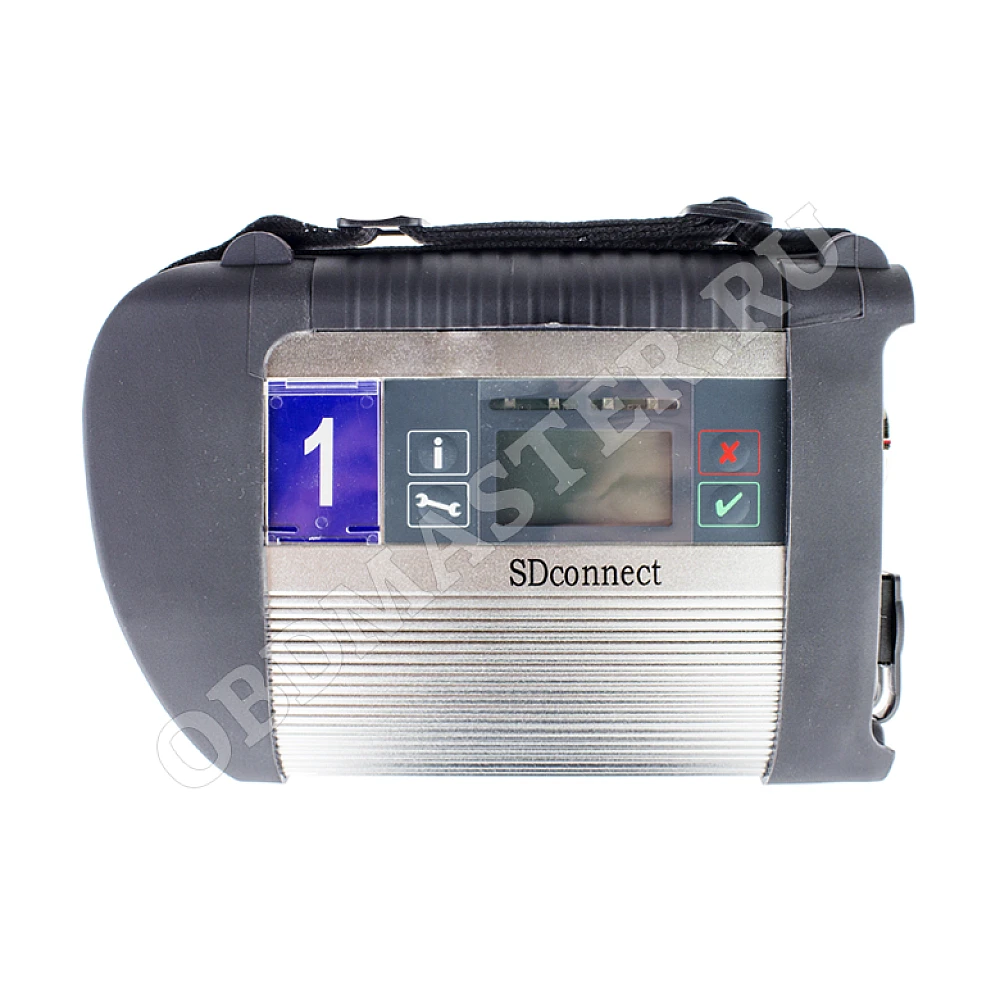

SD Connect для Mercedes Benz это новое поколение диагностического оборудования Star Diagnosis для всех существующих и последующих моделей легкового, грузового и коммерческого транспорта Mercedes Benz. Прибор может работать как по кабелю (LAN) так и по беспроводной связи WiFi, что существенно повышает удобство работы со сканером.
SD Connect C4 дооснащенный DOIP платой для полноценной работы с новыми автомобилями. В полной мере поддерживает диагностику W222 (C217), V167 (новый GLE), W177 (новый A), а также другие автомобили, презентованные в 2020-2023 годах.
Имеет единственное отличие от обычного SD Connect. В данный прибор установлено на 1 плату (DOIP) больше. Также DOIP прибор прошит другой прошивкой. В остальном разницы нету.
Перечень поддерживаемых автомобилей и агрегатов:
- все легковые автомобили Mercedes, Smart, Maybach включая спортивные AMG;
- микроавтобусы и спецтехника на базе Sprinter, Vito, Viano, Vaneo;
- грузовики, автобусы Mercedes-Benz (24V);
- автобусы Setra;
- грузовики Fuso;
- спецтехника Mercedes;
- автомобили, на которые установлен силовой агрегат Mercedes, например МАЗ и Камаз.
Основные функции и возможности Star C4 SD connect:
- автоматическая идентификация, установленных на автомобиль, электронных блоков управления;
- чтение, расшифровка, удаление кодов неисправностей. По каждому коду неисправности выдаются указания по устранению;
- отображение параметров работы автомобиля в цифровом и графическом виде;
- проведение проверки агрегатов и механизмов;
- кодирование блоков управления, дооснащение опциями;
- программирование блоков управления*;
- выполнение сервисных процедур, таких как прокачка агрегатов, адаптация робота, адаптация электронных рулевых реек, адаптация пневматической и гидравлической подвески и многое другое;
- отключение мочевины, снятие ограничений по скорости и мощности на грузовых автомобилях;
- проведение SCN кодирования*.
* для выполнения данных функций требуется онлайн доступ к серверу Mercedes-Benz. Онлайн доступ не входит в базовый комплект поставки и оплачивается отдельно.
Предлагаемый нами SDconnect C4 по классификации качества A+. От дешевых китайских отличается:
- на плате размещены все элементы, что обеспечивает выполнение всех заявленных функций. Дешевые китайские приборы годятся только для диагностики и не выполняют программирование и спец. функции;
- на плате реализованы элементы защиты по току и напряжению, включая оптическую развязку;
- прибор поддерживает обновление CSD и OS через SD toolkit. Китайцы при прошивке умирают;
- полная поддержка грузовых автомобилей 24V.

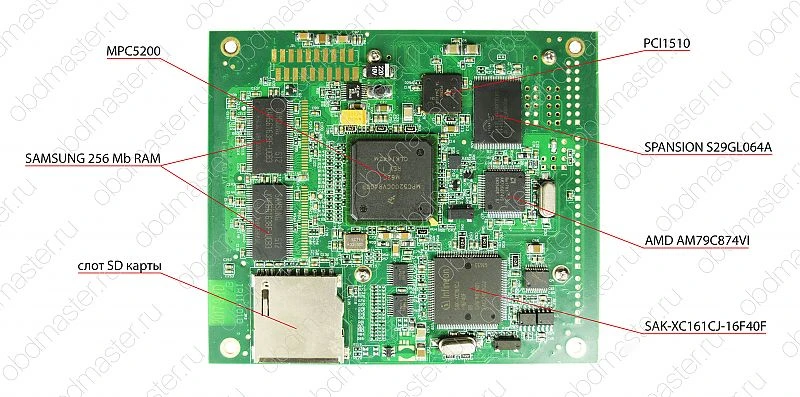

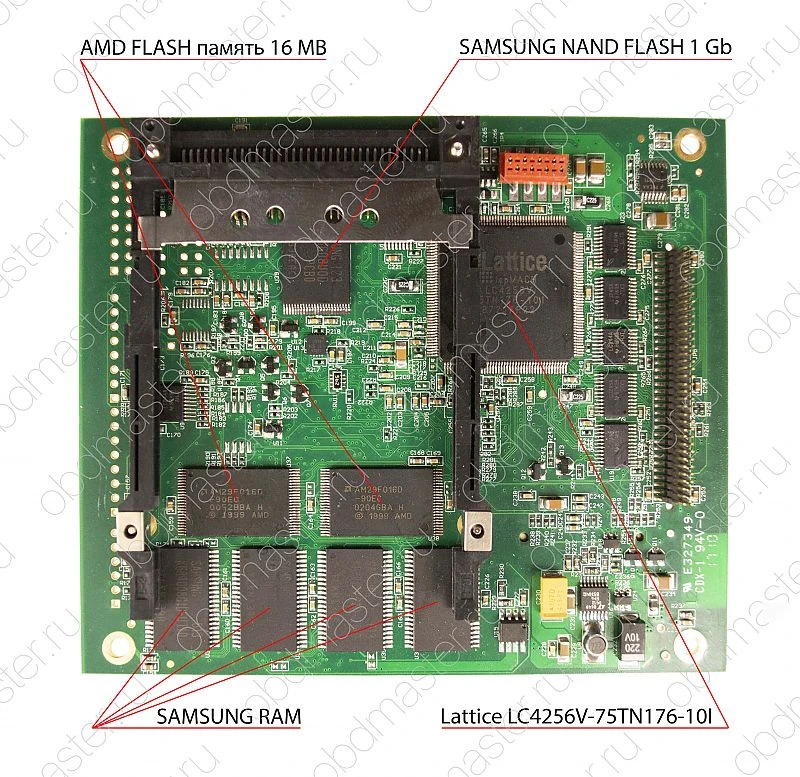

Подробное описание схемы STAR C4. Отличие от дешевых некачественных приборов:
- новый оригинальный контроллер MPC5200. Китайцы для удешевления используют б/у контроллеры, которые могут иметь проблемы с пайкой контактов. Требуется реболл
- контроллер PCI шины. Необходим для работы с Wi-Fi картой. Часто данный контроллер отсутствует или используется муляж. В следствие Wi-Fi не работает
- Flash память SPANSION S29GL064A 64 Мб. Для удешевления используются NO NAME модули или модули меньшего объема (32 или 16 Мб). Использование дешевых модулей приводит к невозможности программировать блоки в DAS, Xentry, Vediamo.
- LAN контроллер AM79C874VI.Могут использоваться аналоги или перемаркированные подделки. В следствие неустойчивая работа по LAN кабелю.
- контроллер SAK-XC161CJ-16F40F. Могут стоять урезанные SAK-XC167CI-32F40F и с SAK-XC161CS-32F40F, которые не поддерживают SAE J1850.
- слот для SD карты. Но работу в принципе не влияет, но если производитель экономит копейки на слоте, то от такого прибора лучше отказаться
- оперативная память Samsung 256 Mb каждый модуль. Для удешевления используются NO NAME модули или дешевые аналоги (часто память Lyontec). Аналоги часто подбираются не по требуемым характеристикам, а по наименьшей цене. Часто вместо модулей 256 Мб используются модули 128 Мб, что привод к не полноценной работе.
- SAMSUNG NAND FLASH 1 Gb. Часто стоит дешевый аналог, что привод к смерти прибора при обновлении прошивки.
- Flash память AMD. Может стоять NO NAME
- Аналоговый мультиплексор Analog Device ADG4268. Крайне важен для работы со старыми автомобилями. Если стоят не оригинальные микросхемы, то часть блоков будет не доступно.
- оригинальные драйверы CAN шины NXP TJA1054T, NXP TJA1041T. На плате может отсутствовать пара драйверов или могут быть заменены на аналоги MCP. Только оригинальные TJA имеют высокую скорость работы и большую помехозащищенность.

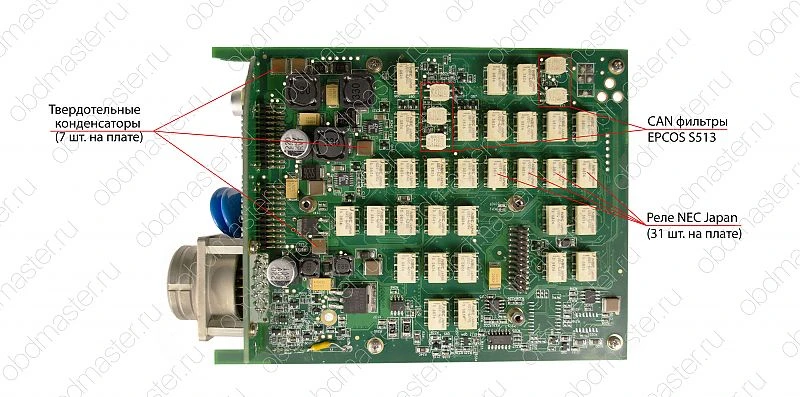

- используются твердотельные конденсаторы, которые обеспечивают максимально долгий срок службы
- CAN фильтры EPCOS S513. Часто для удешевления используются перемычки вместо дросселей.
- оригинальные новые реле NEC Japan.
Внимание! Некоторые элементы можно заменить без потери качества и функциональности, например вместо оперативной памяти Samsung иногда используются модули Hynix с такими же таймингами, таким же напряжением питания, таким же объемом памяти. Вместо Flash памяти AMD можно использовать флэшку Fujitsu с такими же характеристиками. Вместо реле NEC могут быть Omron. Все эти замены никак не повлияют на работу.
Перед китайскими производителями часто стоит задача собрать максимально дешевый прибор, так как покупатели часто ищут по минимальной цене, не вдаваясь в технические характеристики.
Комплектация Mercedes SD Connect:

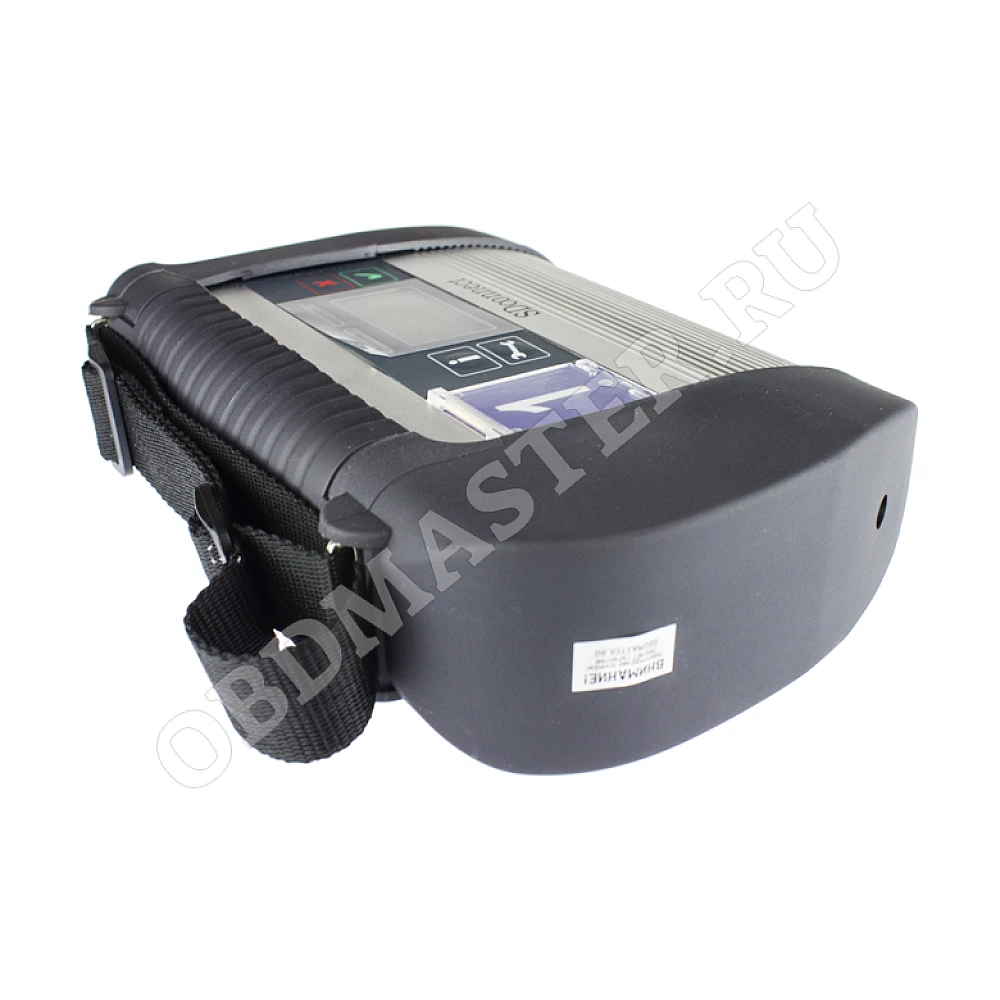

- Mercedes SD Connect мультиплексор
- OBD-II кабель 16 pin для всех современных автомобилей

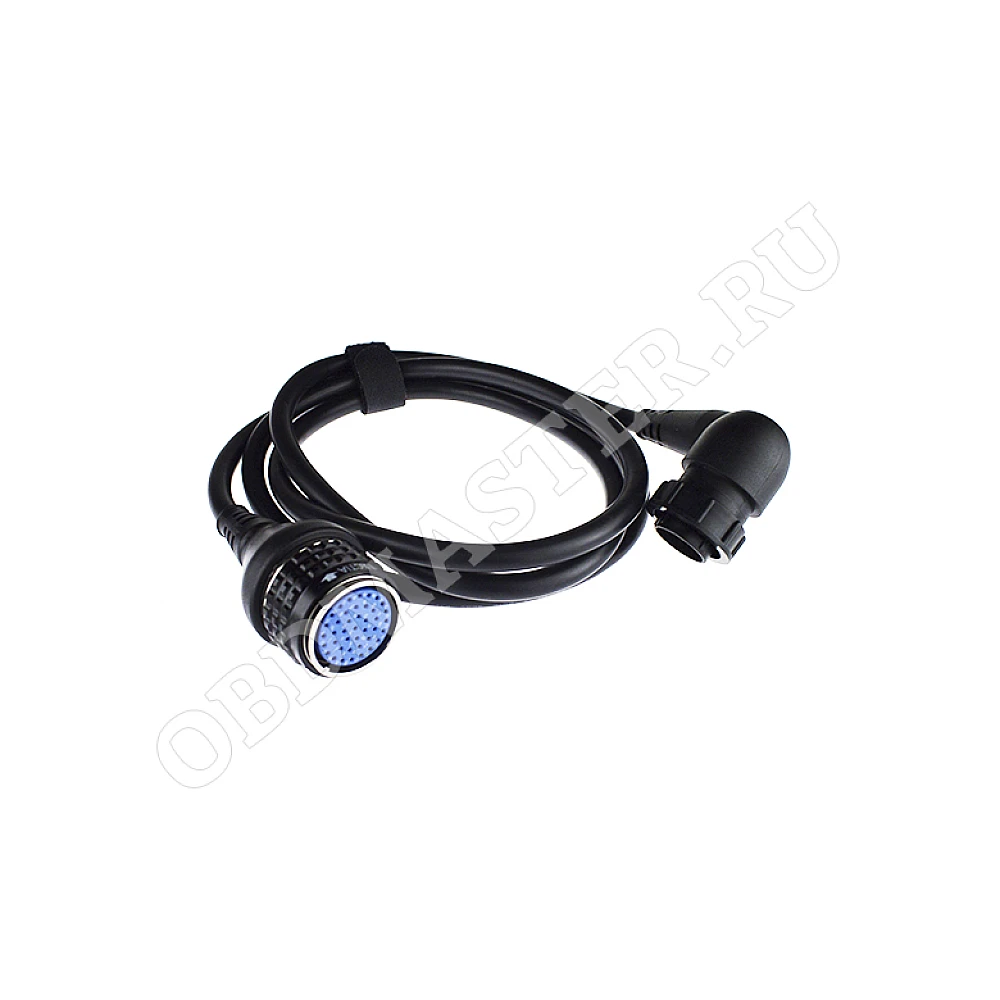

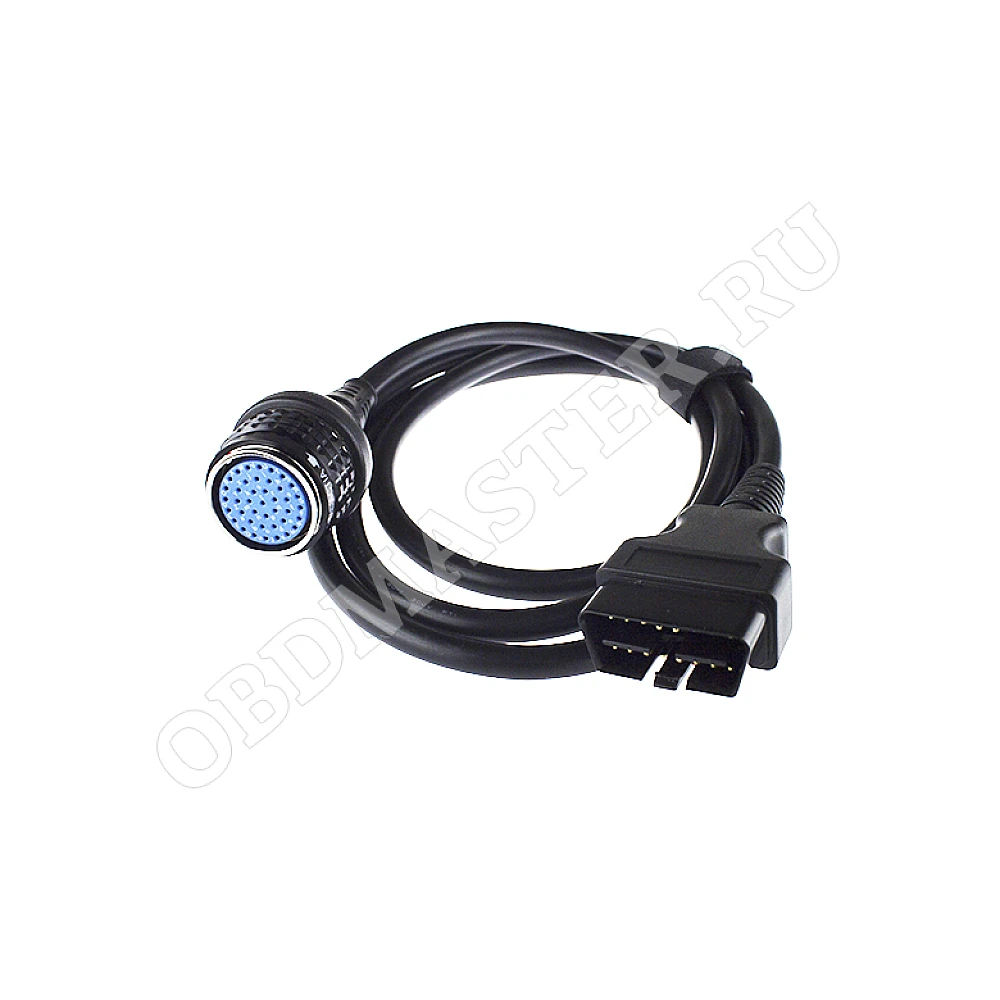

- 38 pin кабель для устаревших легковых

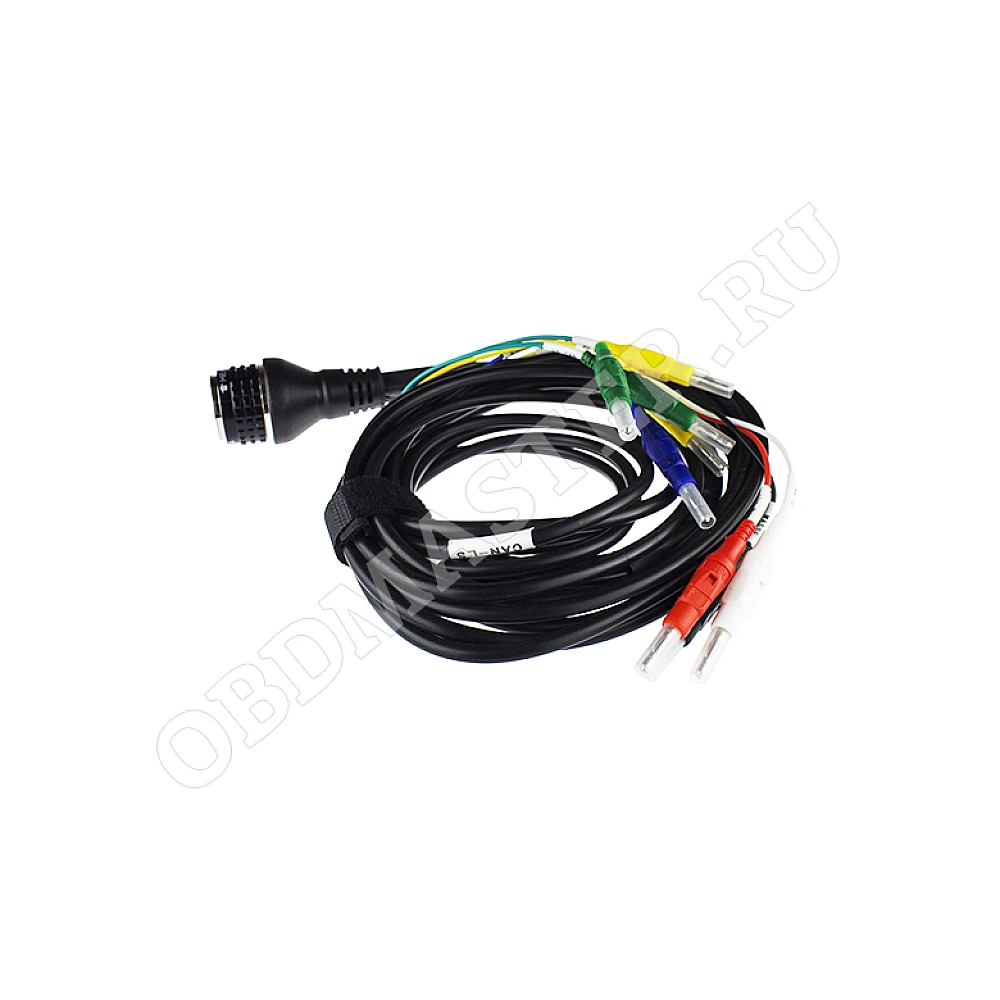

- 4 pin универсальный кабель

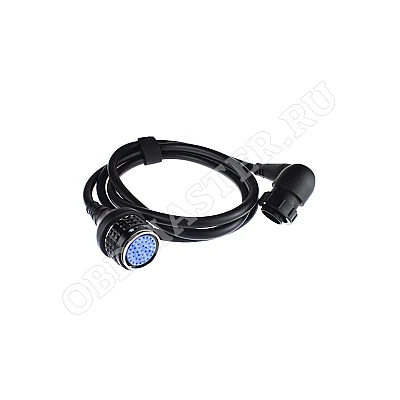

- 14 pin кабель для устаревших грузовых

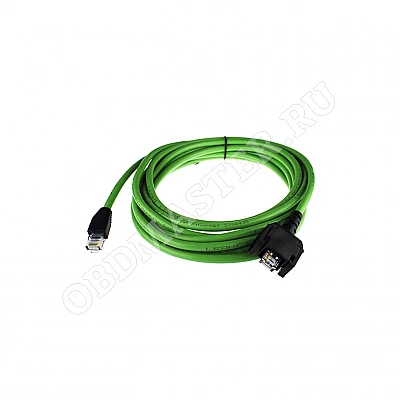

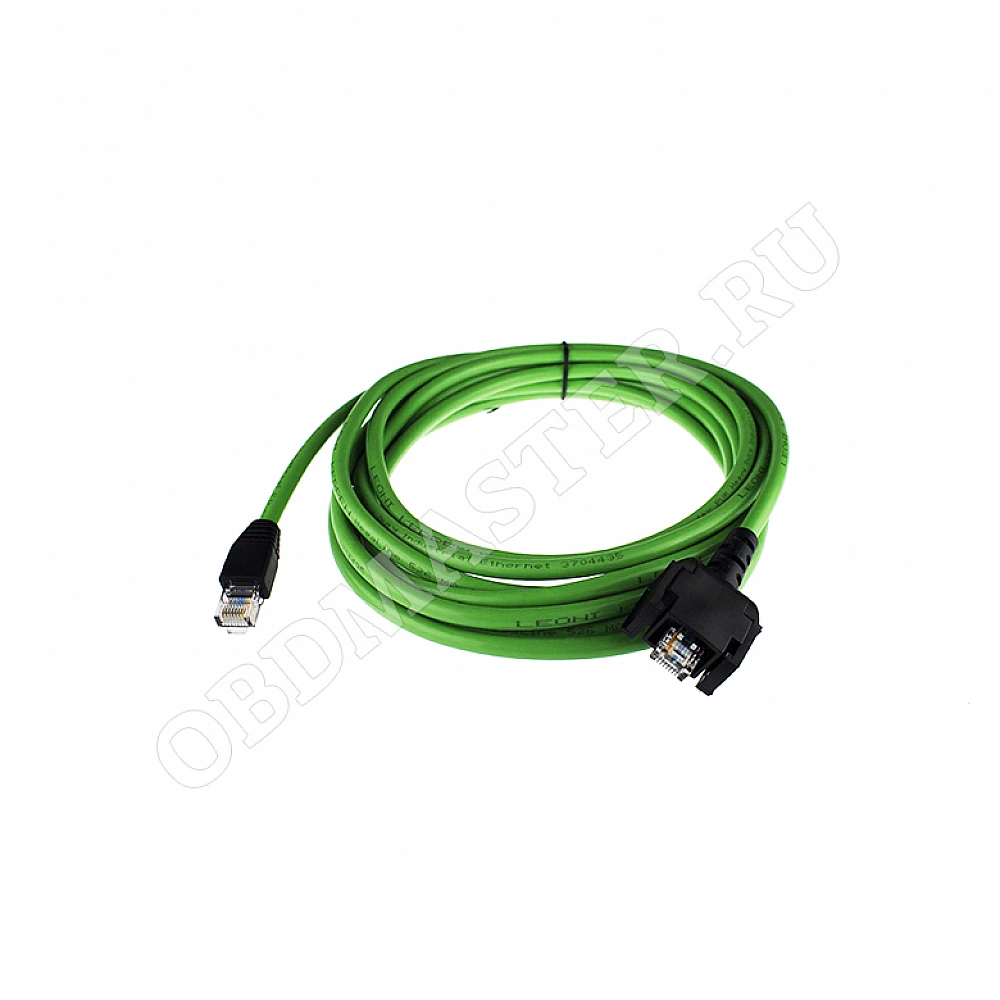

- сетевой кабель для связи ПК и мультиплексора.
Установка программ требует достаточно глубоких знаний, по этому мы рекомендуем купить комплект с ноутбуком. Таким образом вы получите готовый к работе инструмент.
Возможна настройка Вашего ноутбука для работы с SD Connect Mercedes Star Diagnosis Сompact 4.
Дополнительно можно заказать специальным ценам:
Характеристики
- Гарантия, мес
- 6 месяцев
- Производитель
- Mercedes
