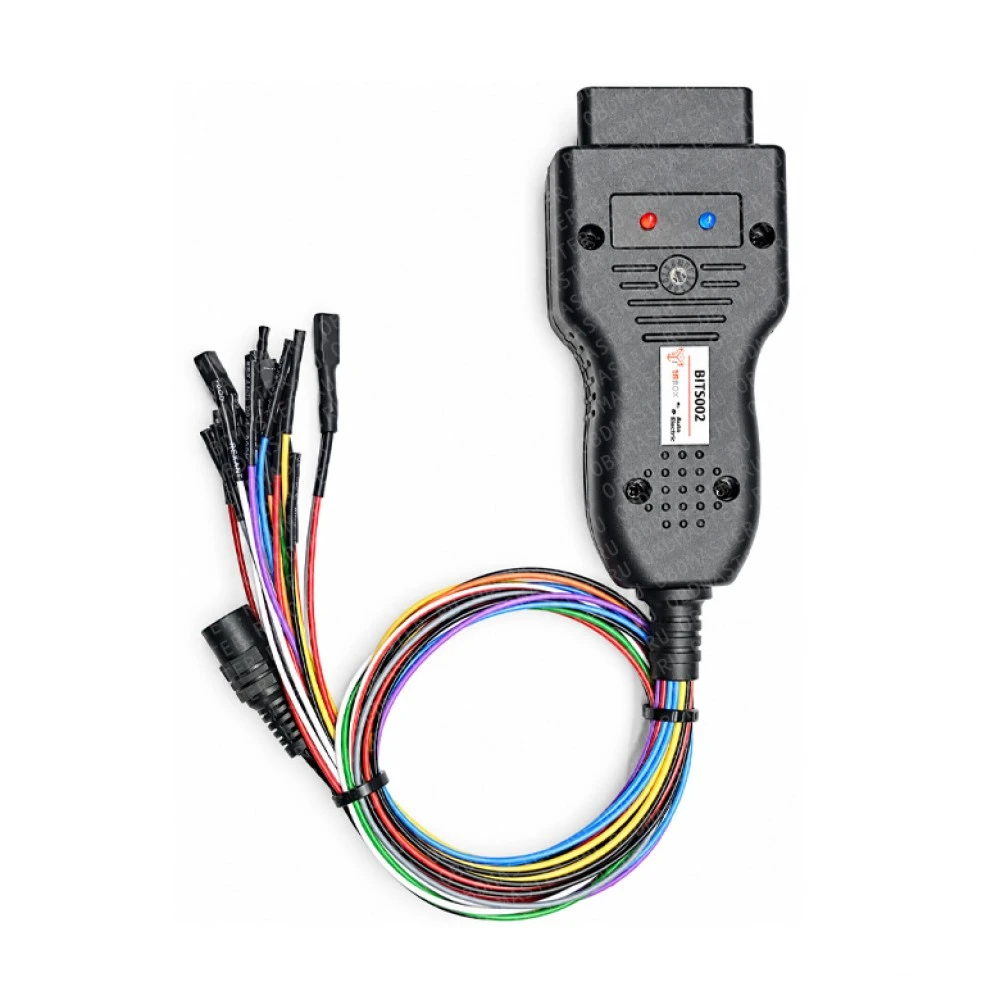

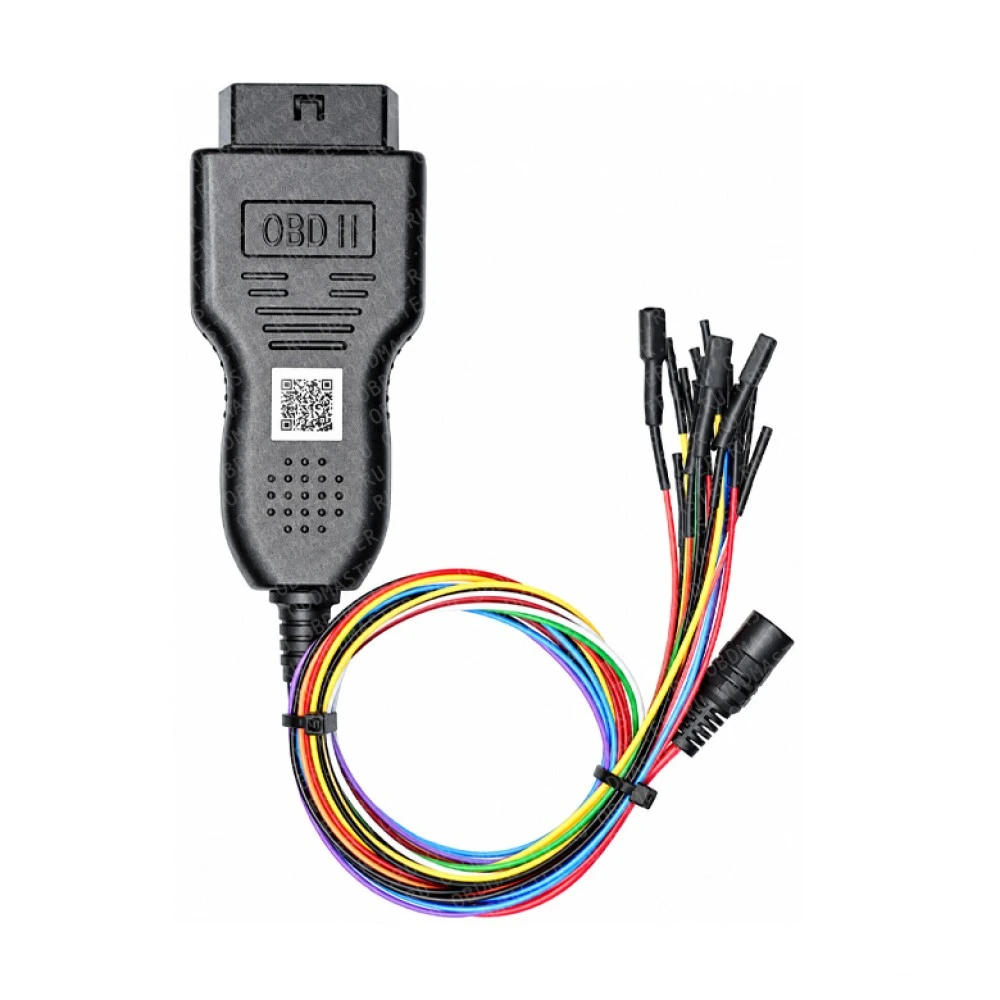

Адаптер BITS002 для BitBox

Адаптер BITS002 — специализированный адаптер для подключения автомобильных блоков управления на столе при работе с программным обеспечением BitBox. Адаптер упрощает Bench/Boot-подключение ECU и позволяет автоматически управлять питанием блока и управляющими Boot-сигналами через совместимый интерфейс J2534.

Адаптер BITS002 для работы с обновленным модулем программатора BitBox Bosch MG1/MD1 Gen2 BSL/BENCH для работы с заблокированными блоками управления Bosch MG1/MD1 Gen2 06.2020+.

Устройство оснащено разъёмом OBD-II Female для подключения J2534-адаптера. Производитель указывает совместимость, в частности, со Scanmatik SM2, SM2 Pro и SM3.

Основные возможности:

• Подключение ЭБУ на столе без установки блока в автомобиль
• Работа совместно с программным обеспечением BitBox
• Автоматическое управление питанием ECU
• Автоматическое управление Boot-пинами через J2534
• Поддержка линий CAN-H / CAN-L
• Поддержка K-Line
• Выводы Boot L0 / Boot L1 / Boot H0
• Линия Vpp
• Линии GPT1 / GPT2
• Подключение J2534 через стандартный OBD-II разъём

Распиновка BITS002:

• Красный - +12 POWER
• Черный - Ground
• Желтый - CAN-Hi
• Синий - CAN-Lo
• Зеленый - K-line
• Серый - Boot L0
• Белый - Boot L1
• Оранжевый - Boot H0
• Фиолетовый - Vpp
• Белый/красный - GPT1
• Белый/черный - GPT2

Комплектация:

• Адаптер BITS002 для BitBox
